Автоматическая пескоструйная камера с 6-ю пистолетами

На заводе ПСТ реализован очередной нестандартный проект камеры дробеструйной обработки КСО. Камера изготовлена для нашего заказчика – нефтяной компании «Лукойл». На производстве у него есть задачи по пескоструйной обработке металлоизделий и форм в автоматическом режиме. В результате получился вот такой автоматический пескоструйный агрегат инжекторного типа с целым рядом удобных для работы опций.

Полезные опции нестандартной камеры дробеструйной очистки

1. Рабочая зона
   Большое рабочее пространство 2000*1500*1100 мм (длина*ширина*высота над столом), футерованное резиновым покрытием.
2. Настил и автоматический стол
   Внутри рабочей зоны установлен решётчатый настил, на котором расположен приводной вращающийся стол. Он может вращаться как вправо, так и влево. Размер стола – 1000 мм в диаметре, грузоподъёмность – 300 кг. На этот стол укладывается деталь, предназначенная для пескоструйной обработки.
3. Кронштейны с инжекторными пистолетами
   Также внутри рабочей зоны предусмотрены 6 пескоструйных пистолетов, которые удерживаются на двух кронштейнах, расположенных по боковым сторонам кабины вдоль поворотного стола. Во время работы автоматический стол, вращаясь, поворачивает деталь под направленную воздушно-абразивную струю каждого из шести пистолетов, и таким образом происходит очистка изделия со всех сторон. Оператор может управлять пистолетами: перекрыть работу одного или нескольких.
4. Настройка автоматической работы
   Снаружи кабины есть панель управления, на которой настраивается время и скорость вращения автоматического стола, функционирование пистолетов.
5. Функциональные проёмы
   С обратной стороны камеры имеется проём, через который стол выкатывается на металлическую раму, установленную снаружи, и убирается из камеры.
   На фронтальной стороне камеры расположены два рабочих места оператора, две двери, открывающихся по типу распашных ворот.
   В дверях предусмотрены проёмы для рук – на тот случай, если появится необходимость ручной обработки.
6. Фильтр воздуха с рекуператором абразива
   Ещё одна важнейшая опция дробеструйной кабины – фильтрация воздуха и рекуперация абразива. Фильтр убирает из рабочей зоны пыль во время пескоструйных работ, обеспечивая тем самым хорошую видимость, чтобы оператор эффективно следил и оценивал процесс очистки. Рекуператор, в свою очередь, возвращает в камеру для повторного использования многоцикловый абразив. За это отвечает целая установка И-ФВР-М мощностью 4 кВт. В ней предусмотрена ёмкость под абразив 100 л.

Футерованная рабочая зона автоматической КСО с инжекторными пистолетами и приводным столом

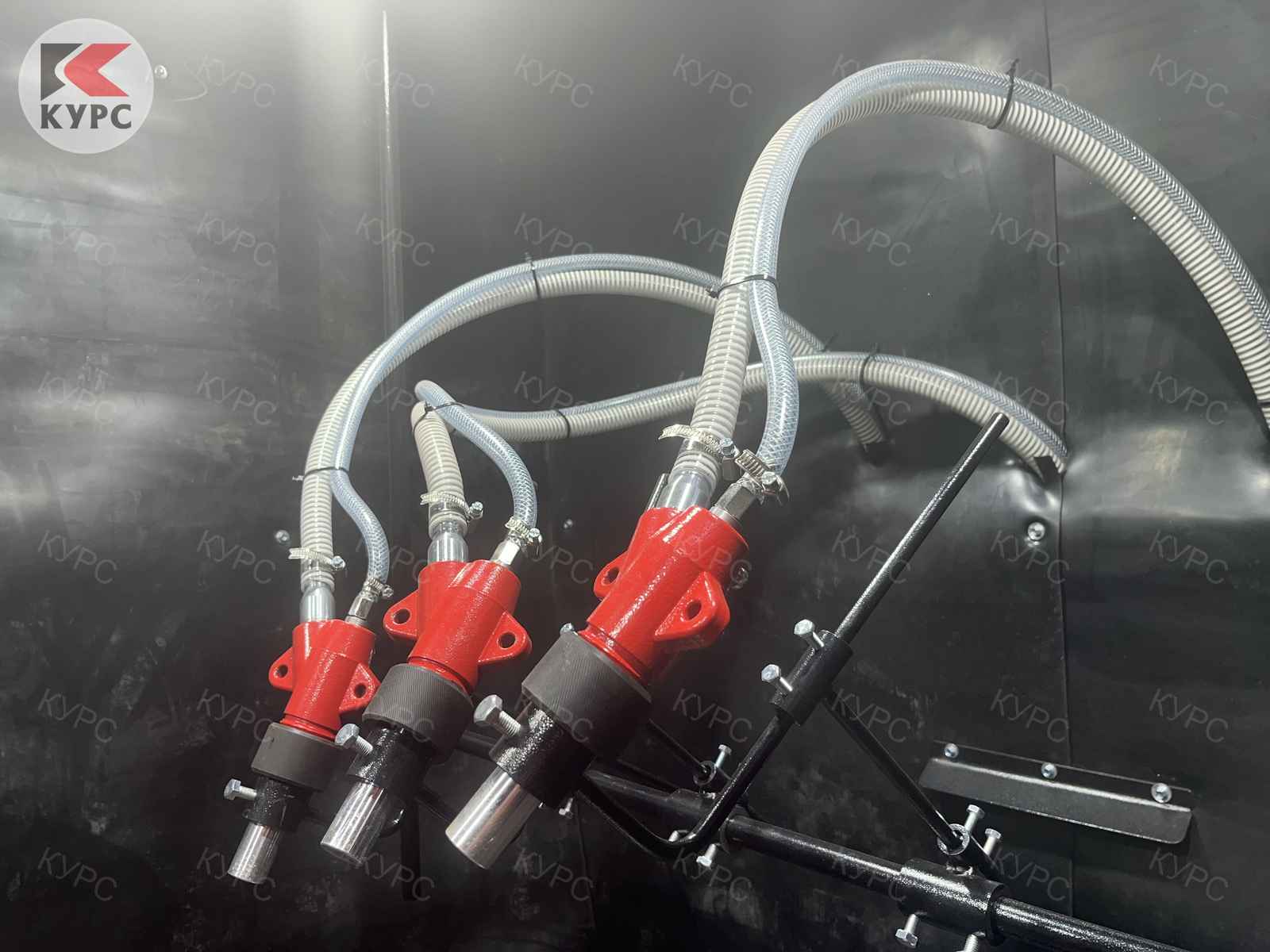

Справа: 3 инжекторных пескоструйных пистолета;
слева: подключение пескоструйных пистолетов камеры к системе фильтрации и рекуперации И-ФВР-М

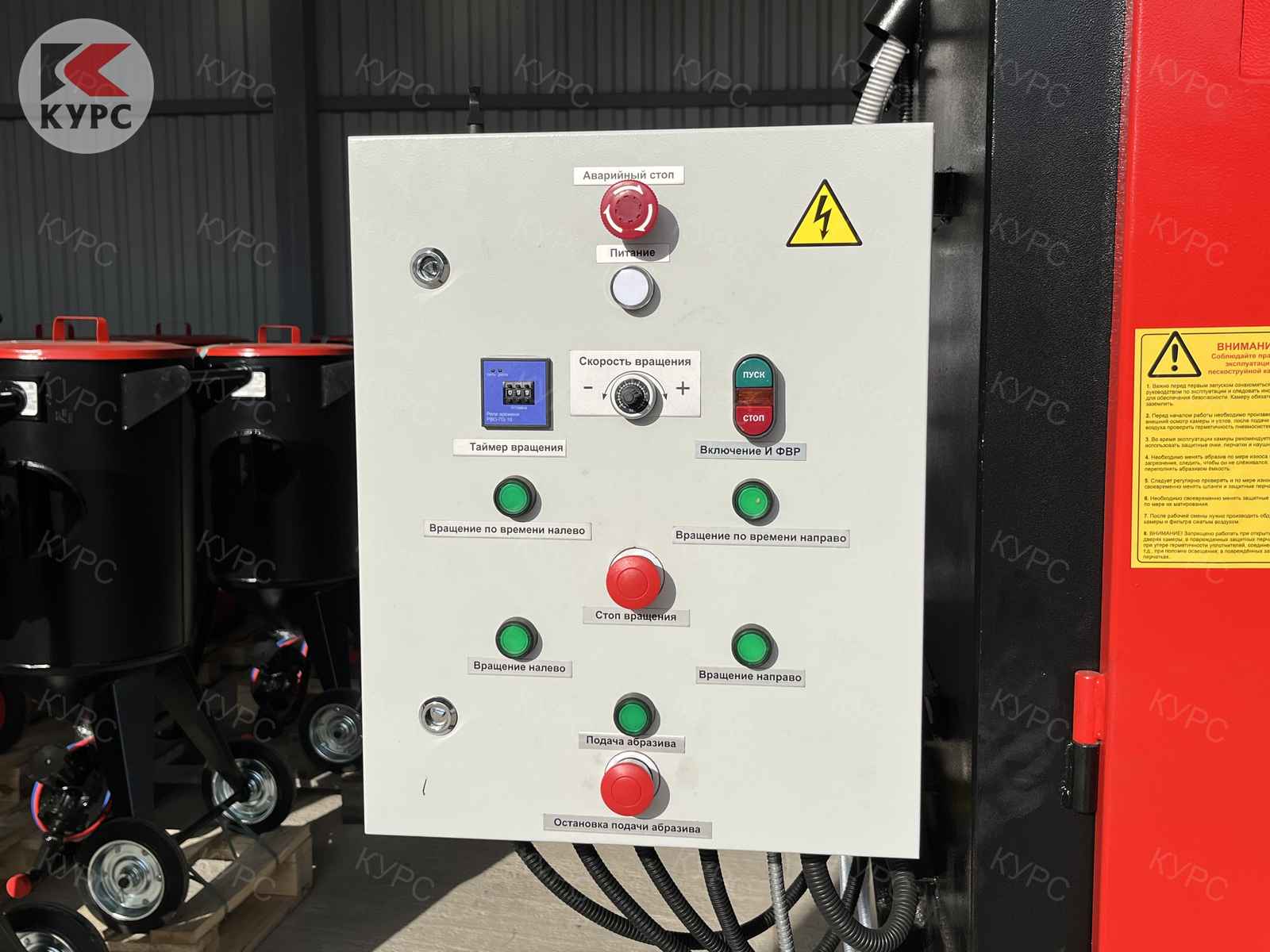

Шкаф управления нестандартной камерой ПСТ КСО

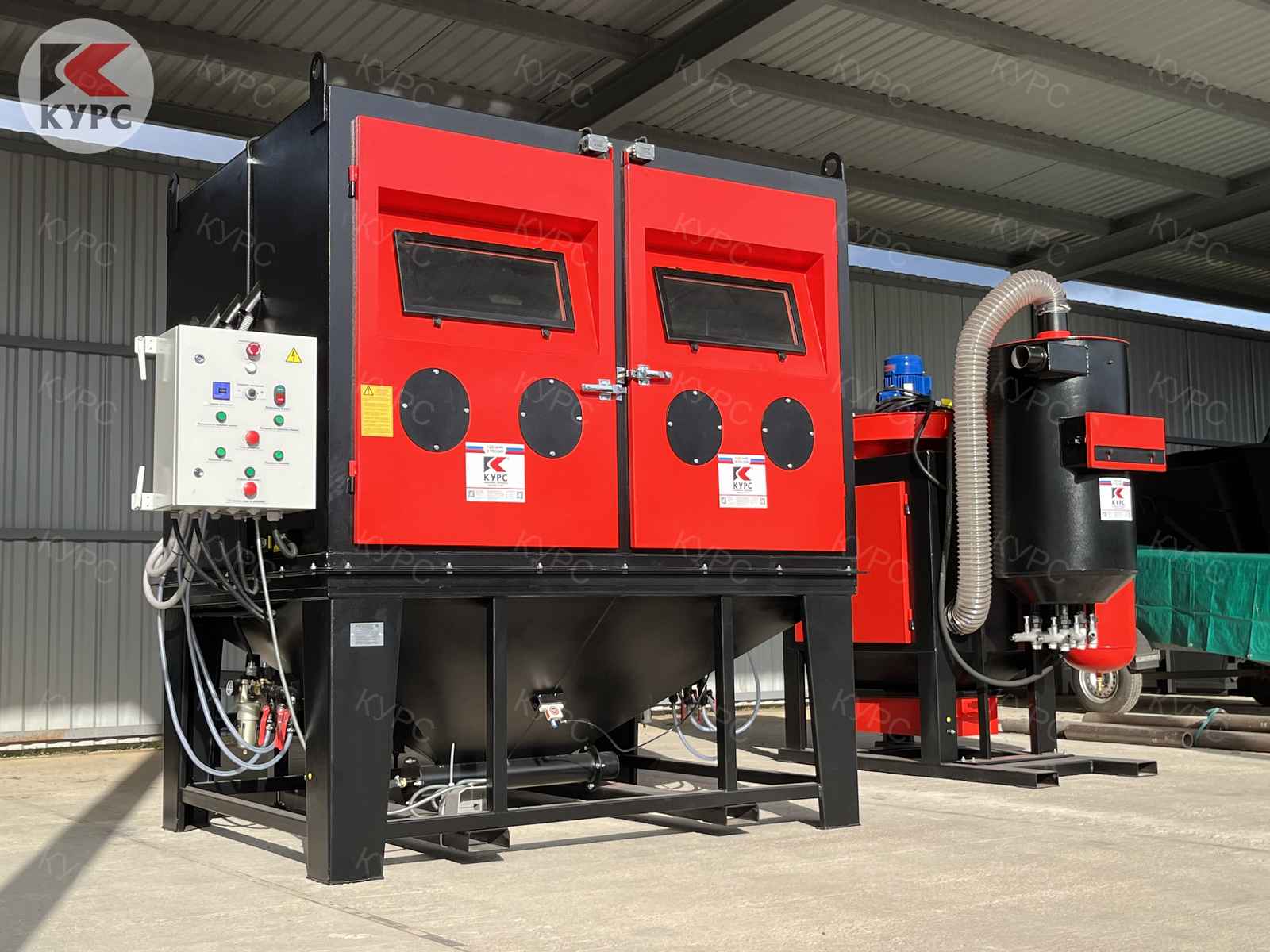

Фронтальная сторона камеры: две распашные двери, четыре проёма для рук, два рабочих места оператора

Задняя сторона камеры с рамой для выдвижного поворотного стола

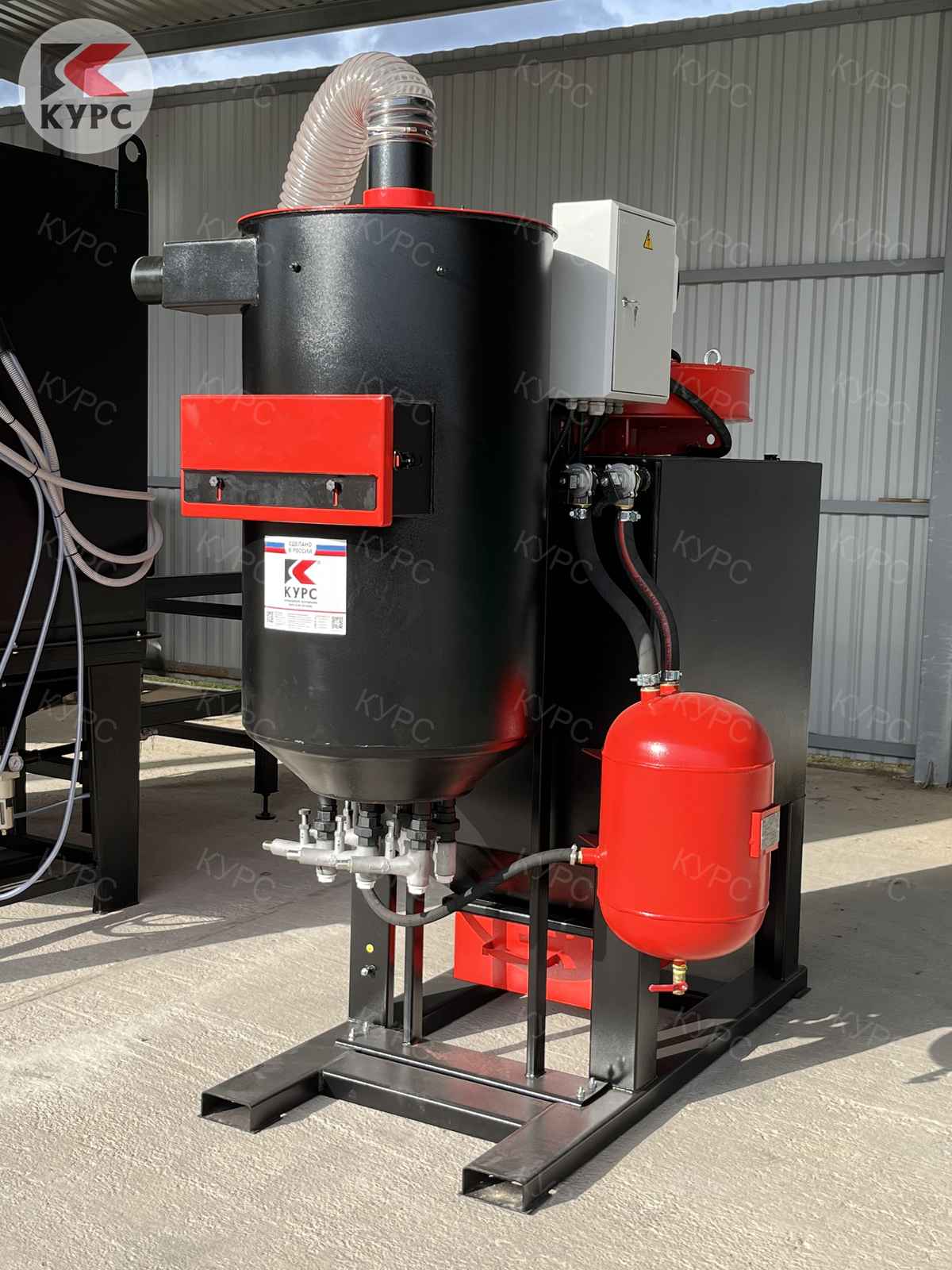

Установка фильтрации воздуха и рекуперации абразивного материала для инжекторной камеры И-ФВР-М 4 кВт

Видеообзор проекта:
