Основные технические параметры оборудования

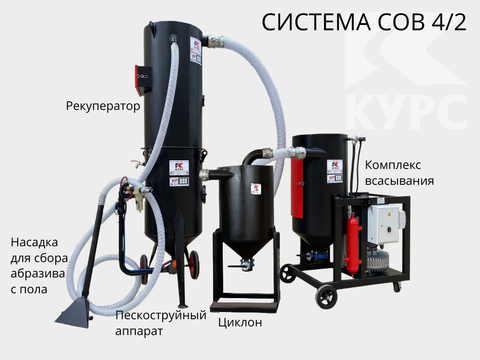

Система сбора и рекуперации абразива СОВ-4/2-М с «Циклоном»
Габариты и масса системы СОВ в сборе с фильтром-циклоном:
| Изделие | Габариты, ДхШхВ, мм | Масса, кг | Объём, л | |
| Вакуумная система сбора абразива | Рекуператор | 850х850х1300 | 82 | 200 |
| Комплекс всасывания | 1500х950х1850 | 347 | – | |
| Циклон | 820х790х1750 | 110 | – |
Технические параметры системы СОВ:
| Наименование параметра | Значение |
| Производительность (воздух), м3/час | 1 000 |
| Характеристики электродвигателя: В; кВт | 380; 18.5 |
| Давление сжатого воздуха в сети, МПа | 0.5-1 |
| Размер отделяемых примесей из абразива в рекуператоре, мм |
не менее 3 |
| Максимальное разряжение, мм вод. ст. | 45%; 4500 |
| Производительность, т/час (с купершлаком, никельшлаком, электрокорундом, косточкой, песком фракцией 0,2-1,5 мм) |
до 6 |
| Производительность, т/час (с круглой дробью фракцией 0,2-1,5 мм) |
до 2 |
| Уровень шума, дБ | 80-90 |
| Длина всасывающих рукавов, м | 8-25 |
Система пылеулавливания абразивной пыли
| Параметры | СФ-80 |
| Мощность электродвигателя | 5,5 кВт |
| Макс. рабочее давление | 3,5-7 атм. |
| Напряжение в сети, частота | 380 В, 50-60 Гц |
| Материал фильтр-элемента | Normal Spunbonded Polyester – полиэстер нетканого материала |
| Количество фильтрующих элементов | 4 шт. |
| Площадь фильтрующей поверхности | 80 м кв. |
| Габариты, ДхШхВ | 1800х1450х4000 мм |
| Масса | 802 кг |

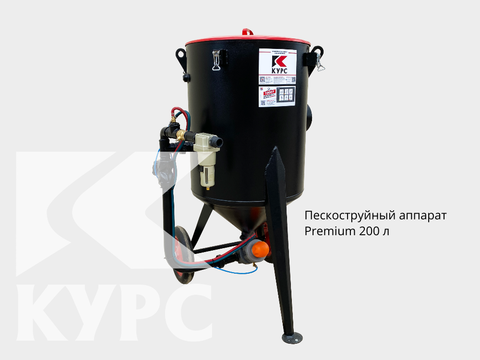

Пескоструйный аппарат
| Наименование характеристики | Аппарат, бак 200 л |
| Рабочее давление, МПа | 1,0 |
| Пробное давление гидравлического испытания, МПа | 1,4 |
| Рабочая температура | + 1...+ 40 °С |
| Температура хранения, транспортировки | – 35...+ 40 °С |
| Класс опасности по ГОСТ 12.1.007-76 | 4 |
| Объем засыпаемого абразива, л | 200 |
| Производительность, м2/ч | 4-27 |
| Размер частиц абразивного материала, мм | 0,1-2,5 |
| Длина напорного рукава, м | 10-15 |
| Внутр. диаметр напорного рукава, мм | 32 |
| Габаритные размеры, ДхШхВ, мм | 1000х850х1480 |
| Масса нетто, кг | 120 |
Расход абразивного материала и воздуха
Расход абразива и воздуха зависит от диаметра пескоструйного сопла* и давления воздуха в форсунке. Примерные данные представлены в таблице ниже.
*Размеры, диаметр, точные конструктивные особенности пескоструйного сопла зависят от производителя и могут влиять на конечные данные расхода абразива и воздуха.
|
Диаметр |
Давление воздуха, кгс/см2 |
||||||
|---|---|---|---|---|---|---|---|
|
|
3,5 |
4,2 |
5,0 |
5,6 |
6,3 |
7,0 |
|
|
6 |
1,3 122 |
1,5 142 |
1,7 161 |
1,9 185 |
2,1 204 |
2,5 239 |
м3/мин кг/час |
|
8 |
2,2 213 |
2,5 243 |
2,9 275 |
3,3 305 |
3,6 336 |
4,2 409 |
м3/мин кг/час |
|
10 |
3,0 303 |
3,6 348 |
4,0 393 |
4,6 436 |
5,0 478 |
5,6 545 |
м3/мин кг/час |
|
12 |
4,9 488 |
5,7 562 |
6,6 626 |
73 643 |
8,1 715 |
8,9 900 |
м3/мин кг/час |

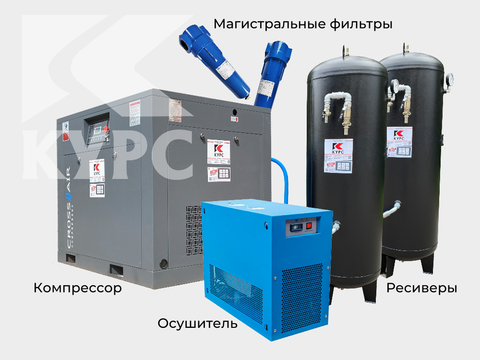

Винтовой компрессор
Характеристики могут отличаться в зависимости от производителя и технического задания.
| Мощность, кВт | Производи- тельность, л/мин. |
Давление, бар | Присоединение, дюйм | Вес, кг | Габариты, мм |
|---|---|---|---|---|---|
| 45 | 7500 | 8 | RP1-1/2 | 638 | 1340×1000×1250 |
| 45 | 6900 | 10 | RP1-1/2 | 620,5 | 1340×1000×1250 |
Ресивер воздушный РВ-900
- Объем: 900 л
- Габариты, ДхШхВ: 2030×655×640 мм
- Масса: 140 кг
- Вход/выход, дюйм: 1″

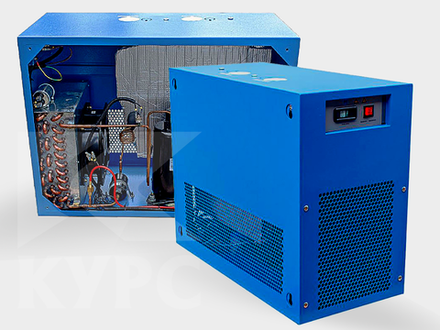

Рефрижераторный осушитель
Характеристики могут отличаться в зависимости от производителя и технического задания.
- Наименование модели: АСО РВ-900
- Макс. рабочее давление: 10 атм.
- Рабочая температура: − 20 °С / +100 °С
- Габариты: 890х870х2040 мм
- Масса: 185 кг
Пескоструйный рукав
Характеристики могут отличаться в зависимости от производителя и технического задания.
| Характеристики | Значение |
| Диаметр внутренний х наружный | 32х48 мм |
| Давление на разрыв | 36 бар |
| Давление рабочее | 12 бар |
| Износостойкость | макс. 60 мм3 |
| Состав | внутренний: SBR/NR, черный, гладкий, абразивостойкий, антистатичный наружный: SBR/NR, черный, стойкий к физическому воздействию с тканевым тиснением |
| Температура окр. среды | –40°С +70°С |
| Толщина стенки рукава | 7 мм |
| Электрическое сопротивление | <1 МОм |

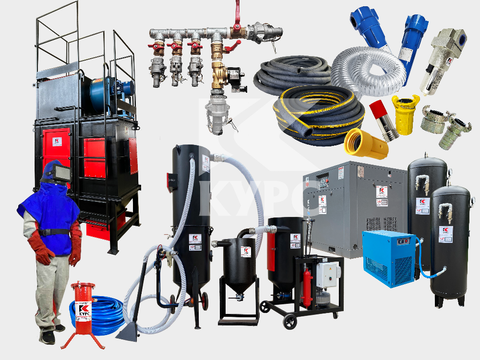

Комплект оборудования и комплектующих для обитаемой камеры дробеструйной очистки из сэндвич-панелей. Оборудование подобрано под ключ для камеры размером 6.5х3х3 м. Всё готово к работе!
Состав комплекта оборудования для КДО серии SP
1. Система сбора и рекуперации абразива:
- комплекс всасывания 18,5 кВт;
- рекуператор;
- рукав соединяющий – 2 п.м.;
- насадка для сбора абразива из кучи, тары;
- насадка для сбора с пола.
2. Фильтр «Циклон» для системы сбора абразива.
3. Шланг напорно-всасывающий Ø вн. 63 мм, 30 п. м.
4. Комплект пескоструйного аппарата:
- Пескоструйный аппарат 200 л
- Фильтр-влагомаслоотделитель
- Рукав пескоструйный Ø 32х48 мм – 20 п. м
- Соплодержатель NHP-2, нейлон
- Крабовое соединение CQP-2, нейлон
- Сопло Вентури Ø 6,4 мм
- Рукав напорный Ø вн. 32 мм – 20 п. м
- Соединение стальное кулачковое KIG 54 G 1 1/4"
- Сцепление крабовое SKG-32 для рукава Ø 32 мм
- Шлем пескоструйщика
- Комбинезон пескоструйщика
- Краги пескоструйщика – 1 пара
- Фильтр для дыхания оператора
- Рукав кислородный Ø вн. 9 мм – 20 п. м
- Рукав напорный Ø вн. 19 мм – 20 п. м
- Соединение стальное кулачковое KIG 34 G3/4"
- Сцепление крабовое SKG-19 для рукава Ø 19 мм
5. Система пылеулавливания абразивной пыли.
6. Винтовой компрессор.
7. Рефрижераторный осушитель.
8. Магистральный фильтр CAF4 11-3/2 (11,0 м3/мин, 16 атм., G 1 1/2").
9. Магистральный фильтр CAF3 11-3/2 (11,0 м3/мин, 16 атм., G 1 1/2").
10. Ресивер воздушный РВ-900.
11. Пневмораспределительный узел для КДО.
